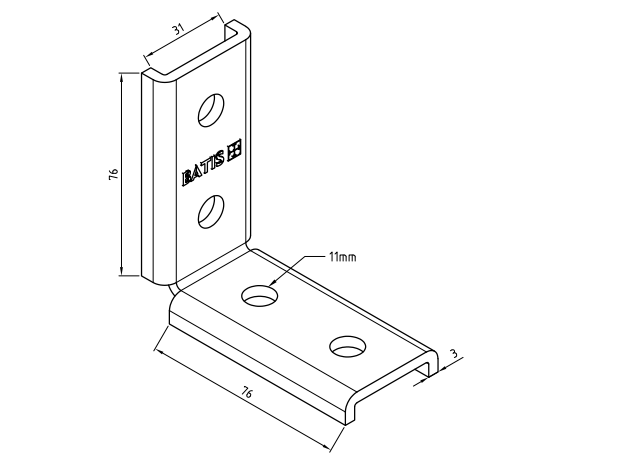

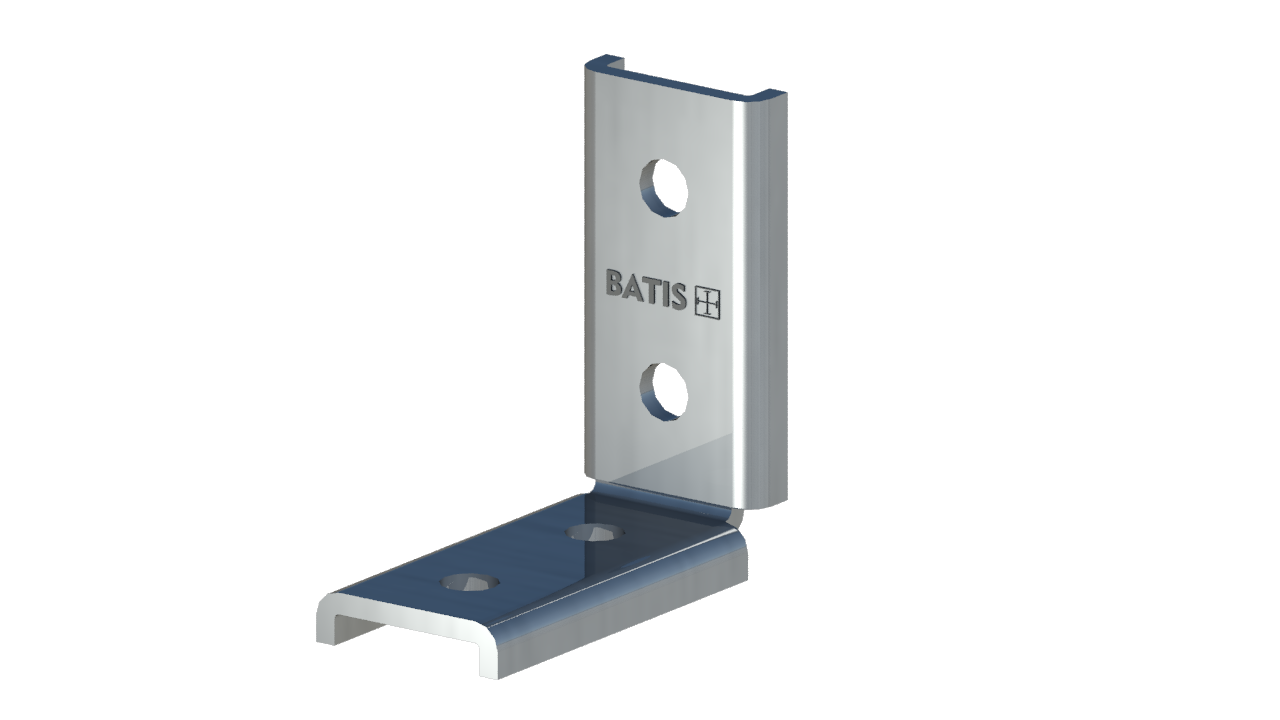

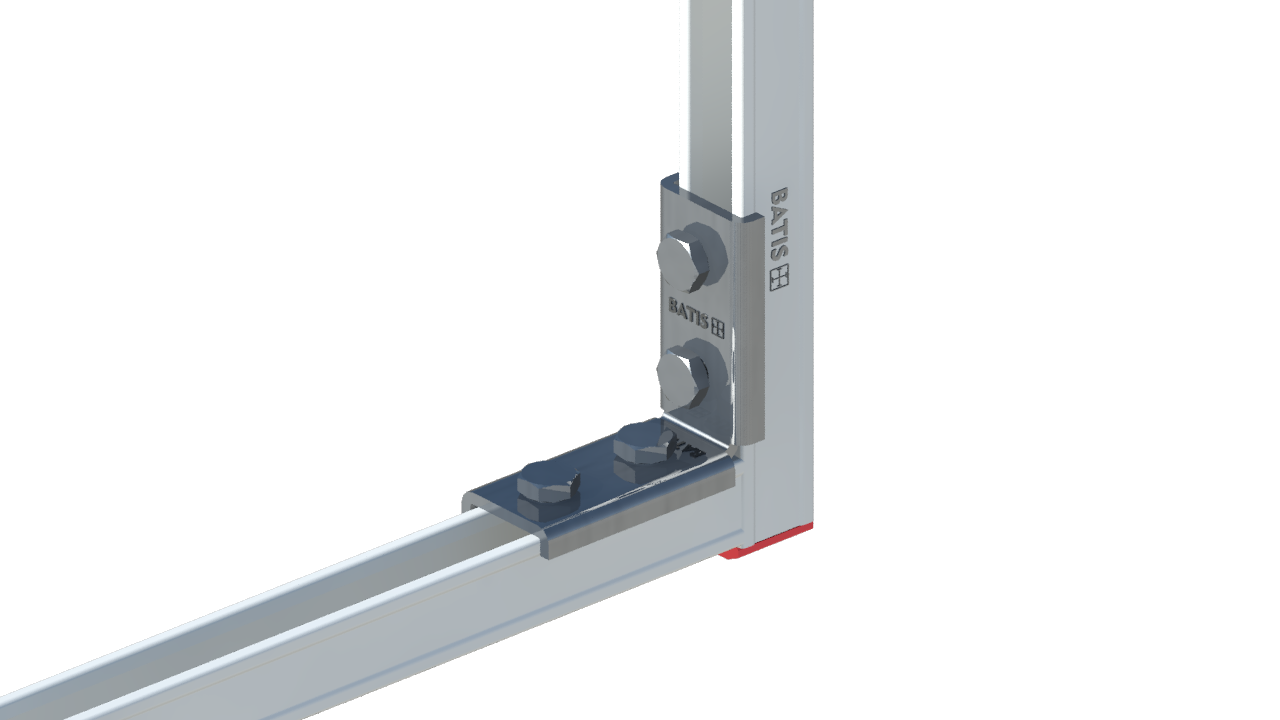

اتصال گوشه لبه دار چهار سوراخ سبک جهت نصب پروفیل های عمود بر هم استفاده می گردد. مشخصات فنی این قطعه در جدول زیر آمده است:
| نام محصول | کد محصول | ضخامت (mm) | سایز سوراخ (mm) | پیچ مناسب (mm) |
| اتصال گوشه لبه دار دو سوراخ BL-ADL | 101104 | 3.00 | 11.00 | M10×20 |
| اتصال گوشه لبه دار سه سوراخ BL-ATL | 101105 | 3.00 | 11.00 | M10×20 |
| اتصال گوشه لبه دار چهار سوراخ BL-AFL | 101106 | 3.00 | 11.00 | M10×20 |
باربری
| نام محصول | پروفیل مناسب | نوع اتصال | مقاومت پیشنهادی در کششF2 (N) | مقاومت پیشنهادی در لغزش F1 (N) | پیچش مجاز سفت کردن ( N.m) Tightening Torque |
| اتصال گوشه لبه دار دو سوراخ BL-ALD | BL | اتصال با مهره پروفیل BL-CN | 3000* | 2000* | 10 |
| اتصال گوشه لبه دار سه سوراخ BL-ALT | BL | اتصال با مهره پروفیل BL-CN | 3000* | 2000* | 10 |
| اتصال گوشه لبه دار چهار سوراخ BL-ALF | BL | اتصال با مهره پروفیل BL-CN | 6000* | 4000* | 10 |
