توضیحات
بست سنگین روکشدار BHD باتیس جهت نصب لوله های سنگین فولادی مانیسمان بدون درز رده 40 (schedule) و لوله های پلی اتیلن PE طراحی شده است. همچنین این بست بر روی اسلایدرهای باتیس جهت نصب انشعابات اصلی لوله های فن کویل و لوله های سرمایش و گرمایش در محل خروجی موتورخانه استفاده می گردد.
بست های لوله جهت نگهداری انواع لوله های تاسیساتی شامل لوله گالوانیزه، مسی، مانیسمان رده 40 (schedule 40)، پلاستیکی، PVC، PE، پوش فیت و آتش نشانی بر روی ساپورت های تاسیسات یا به صورت تک آویز و دیواری و یا بر روی کف استفاده می گردند. بست های گالوانیزه در مقایسه با بست های قدیمی دارای کیفیت بالاتری بوده و با توجه به روکش گالوانیزه مقاومت بسیار مناسب تری در مقابل رطوبت و خوردگی از خود نشان می دهند. علاوه بر این در اکثر موارد بست های لوله با روکش لاستیکی از جنس NBR یا EPDM تولید می گردند که این موضوع موجب می شود اتصال مستقیم دو فلز ناهمخوان وجود نداشته باشد. اتصال مستقیم دو فلز ناهمخوان در لوله هایی مثل لوله های مسی که برای گازهای طبی یا تهویه استفاده می گردند باعث ایجاد پیل الکتریکی و در نتیجه خوردگی می شود. این موضوع جزو مواردی است که گاها به آن توجه نمی گردد و خسارت های بسیاری را ایجاد می نماید. همچنین روکش لاستیکی باعث صداگیری و سایلنت بودن بست می گردد.
بست سنگین روکشدار BHD باتیس برای نصب لوله ها به صورت افقی و عمودی با پایه U شکل طراحی گردیده است و توسط پیچ اتصال قابل تنظیم روی ساپورت تاسیسات می باشد.
همچنین بست سنگین روکشدار BHD باتیس دارای روکش NBR یا EPDM می باشد. برای مقابله با خوردگی باتیس بست های خود را در دو حالت گالوانیزه سرد برای محیط های داخلی (indoor) و با روکش داکرومات برای محیط های مرطوب و خارجی (outdoor) پیشنهاد می نماید.
مشخصات فنی
| نام محصول |
کد محصول |

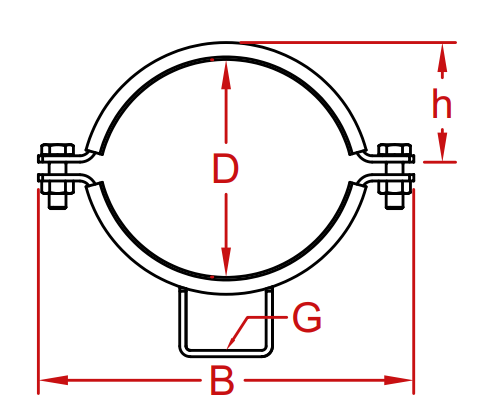

سایز اسمی لوله | D (mm) | B (mm) |
سایز پیچ G |
|
| in | mm | |||||
| بست سنگین روکشدار “3/8 | 172801 | 3/8 | 12 | 16-20 | 89 | M12 |
| بست سنگین روکشدار “1/2 | 172802 | 1/2 | 16 | 20-26 | 91 | M12 |
| بست سنگین روکشدار “3/4 | 172803 | 3/4 | 20 | 25-32 | 92 | M12 |
| بست سنگین روکشدار “1 | 172804 | 1 | 25 | 32-39 | 92 | M12 |
| بست سنگین روکشدار “1/4 1 | 172805 | 1/4 1 | 32 | 30-47 | 103 | M12 |
| بست سنگین روکشدار “1/2 1 | 172806 | 1/2 1 | 40 | 48-54 | 107 | M12 |
| بست سنگین روکشدار “2 | 172807 | 2 | 50 | 57-64 | 118 | M12 |
| بست سنگین روکشدار “1/2 2 | 172808 | 1/2 2 | 63 | 72-80 | 137 | M12 |
| بست سنگین روکشدار “3 | 172809 | 3 | 80 | 88-92 | 156 | M12 |
| بست سنگین روکشدار “4 | 172810 | 4 | 100 | 112-118 | 178 | M12 |
| بست سنگین روکشدار “5 | 172811 | 5 | 125 | 137-147 | 222 | M12 |
| بست سنگین روکشدار “6 | 172812 | 6 | 160 | 164-168 | 257 | M16 |
| بست سنگین روکشدار “8 | 172813 | 8 | 200 | 215-230 | 316 | M16 |
انواع دیگر بست های باتیس شامل
بست لوله اسپرینکلر (بست لوله آتش نشانی) BSC،
بست چنگالی لوله برق یا بست کاندوئیت BUC می باشد.
