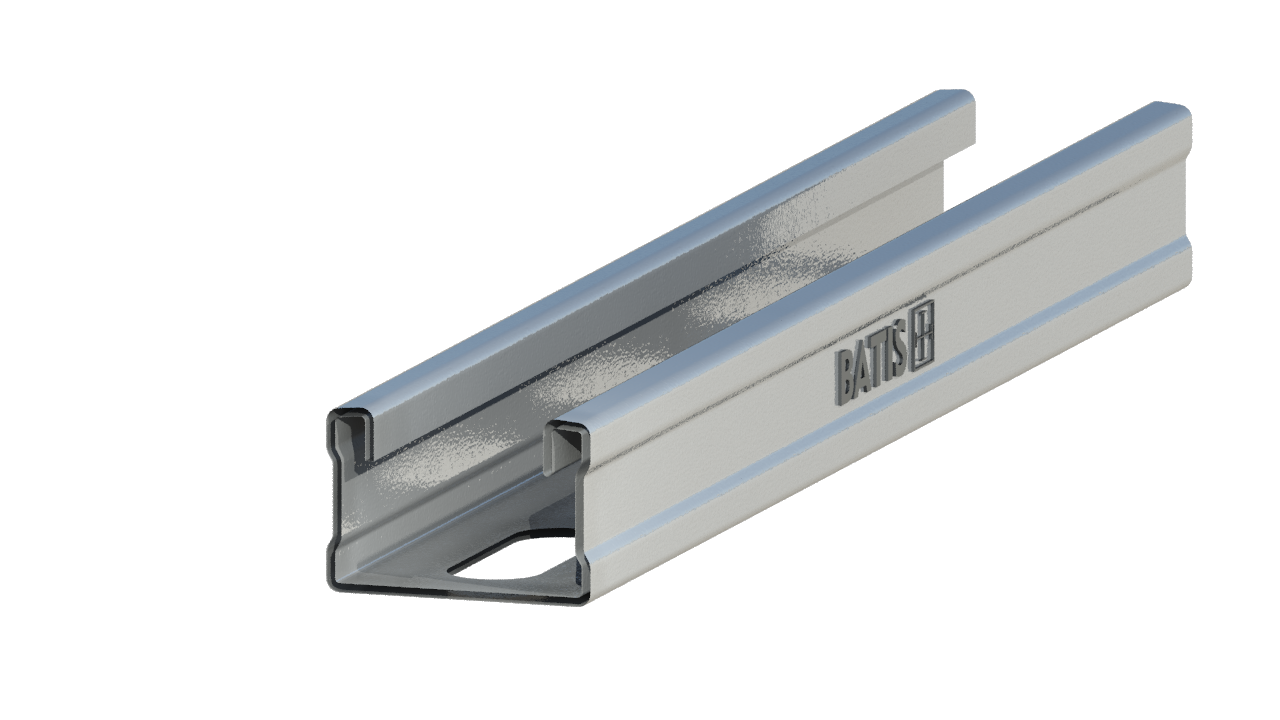

پروفیل‌ سبک BL-30×20

شماره تماس :‌ 4355-4494 (021)

آدرس : تهران جنت آباد جنوبی خیابان چهارم غربی پلاک ۶۴ طبقه دوم

  • جنس : فولاد S235JR طبق استاندارد DIN EN 10025-2
  • نوع روکش : گالوانیزه با روکش تقریبی 10 تا 20 میکرون
  • امکان ساخت سفارشی به صورت گالوانیزه گرم (HDG) و یا داکرومات
  • طراحی G شکل پروفیل‌ها امکان نصب ساپورت‌ها را به صورت افقی و عمودی به صورت ایمن با باربری مناسب فراهم می نماید.
  • مناسب برای نصب سریع و کاربردی لوله ها، کانال ها، سینی کابل‌ها و سایر تجهیزات سبک
  • دارای دندانه‌های روی لبه‌های پروفیل به منظور ایجاد درگیری با مهره پروفیل و ایجاد باربری بالای اتصالات

توضیحات

مشخصات فنی
نام محصول

کد محصول

ضخامت (mm) طول شاخه (m)
پروفیل گالوانیزه BL-30×20×0.8-1m 101049 0.8 1
پروفیل گالوانیزه BL-30×20×0.8-2m 101050 0.8 2
پروفیل گالوانیزه BL-30×20×0.8-3m 101051 0.8 3
پروفیل گالوانیزه BL-30×20×1-1m 101057 1.0 1
پروفیل گالوانیزه BL-30×20×1-2m 101058 1.0 2
پروفیل گالوانیزه BL-30×20×1-3m 101059 1.0 3

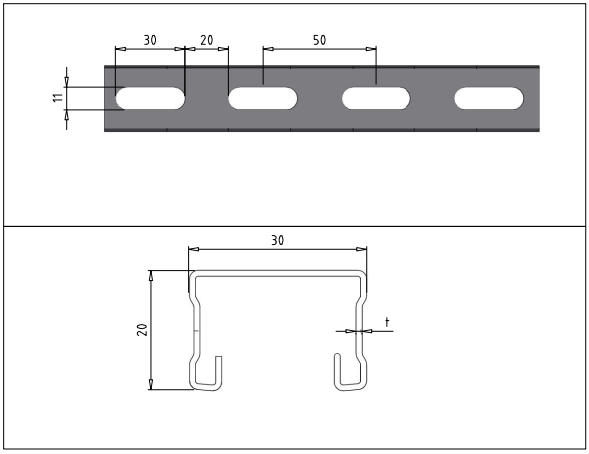

مشخصات مکانیکی مقطع پروفیل
محصول وزن (kg/m) سطح مقطع (cm2) ممان اینرسی Iy (cm3) ممان اینرسی Iz (cm3) اساس مقطع Wy (cm3) اساس مقطع Wz (cm3) شعاع ژیراسیون ry (cm) شعاع ژیراسیون rz (cm)
BL-30×15×0.8 0.509 0.65 0.20 0.88 0.36 0.59 0.56 1.17
BL-30×20×1 0.746 0.95 0.82 1.37 0.59 0.91 0.93 1.20
BL-30×30×1.25 1.129 1.44 2.36 2.19 1.23 1.45 1.28 1.23



باربری پروفیل



حداکثر بار (kN) و خیز مجاز (mm)
BL-30×15×0.8 BL-30×20×1 BL-30×30×1.25 BL-30×20×1D
طول عضو L (cm) F f F f F f F f
10 2.27 0.10 3.73 0.05 7.78 0.03 10.00 0.03
20 1.13 0.40 1.86 0.20 3.89 0.13 5.00 0.10
30 0.75 1.00 1.24 0.40 2.59 0.29 3.33 0.23
50 0.40 2.50 0.74 1.10 1.55 0.81 2.00 0.63
75 0.17 3.60 0.49 2.50 1.03 1.83 1.33 1.41
100 0.09 4.60 0.36 4.40 0.77 3.24 0.99 2.49
125 0.06 6.30 0.26 6.30 0.61 5.10 0.79 3.87
150 0.04 7.50 0.17 7.50 0.50 7.30 0.65 5.48
200 0.01 10.00 0.08 10.00 0.27 10.00 0.46 10.00
250 0.03 12.50 0.14 12.50 0.26 12.50
300 0.07 15.00 0.14 15.00





اطلاعات بیشتر

طول شاخه

1 متر, 2 متر, 3 متر

ضخامت

0.8 میلیمتر, 0.9 میلیمتر, 1 میلیمتر
