توضیحات
مشخصات فنی
| نام محصول |
کد محصول |
ضخامت (mm) | طول شاخه (m) |
| پروفیل گالوانیزه BL-30×15×0.8-1m | 101028 | 0.8 | 1 |
| پروفیل گالوانیزه BL-30×15×0.8-2m | 101029 | 0.8 | 2 |
| پروفیل گالوانیزه BL-30×15×0.8-3m | 101030 | 0.8 | 3 |
| پروفیل گالوانیزه BL-30×15×1-1m | 101034 | 1.0 | 1 |
| پروفیل گالوانیزه BL-30×15×1-2m | 101035 | 1.0 | 2 |
| پروفیل گالوانیزه BL-30×15×1-3m | 101036 | 1.0 | 3 |

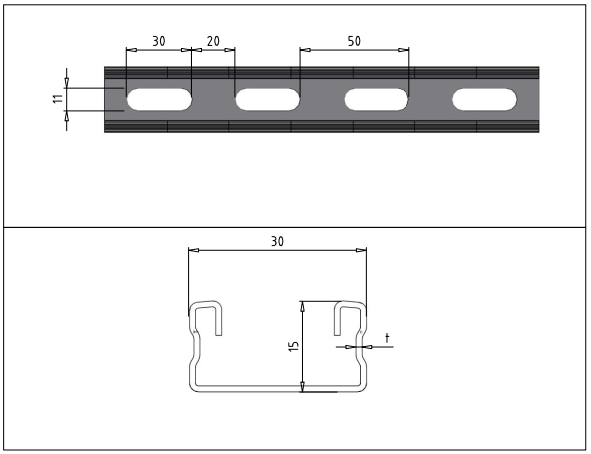

مشخصات مکانیکی مقطع پروفیل
| محصول | وزن (kg/m) | سطح مقطع (cm2) | ممان اینرسی Iy (cm3) | ممان اینرسی Iz (cm3) | اساس مقطع Wy (cm3) | اساس مقطع Wz (cm3) | شعاع ژیراسیون ry (cm) | شعاع ژیراسیون rz (cm) |
| BL-30×15×0.8 | 0.509 | 0.65 | 0.20 | 0.88 | 0.36 | 0.59 | 0.56 | 1.17 |
| BL-30×20×1 | 0.746 | 0.95 | 0.82 | 1.37 | 0.59 | 0.91 | 0.93 | 1.20 |
| BL-30×30×1.25 | 1.129 | 1.44 | 2.36 | 2.19 | 1.23 | 1.45 | 1.28 | 1.23 |
باربری پروفیل
| حداکثر بار (kN) و خیز مجاز (mm) | ||||||||
| BL-30×15×0.8 | BL-30×20×1 | BL-30×30×1.25 | BL-30×20×1D | |||||
| طول عضو L (cm) | F | f | F | f | F | f | F | f |
| 10 | 2.27 | 0.10 | 3.73 | 0.05 | 7.78 | 0.03 | 10.00 | 0.03 |
| 20 | 1.13 | 0.40 | 1.86 | 0.20 | 3.89 | 0.13 | 5.00 | 0.10 |
| 30 | 0.75 | 1.00 | 1.24 | 0.40 | 2.59 | 0.29 | 3.33 | 0.23 |
| 50 | 0.40 | 2.50 | 0.74 | 1.10 | 1.55 | 0.81 | 2.00 | 0.63 |
| 75 | 0.17 | 3.60 | 0.49 | 2.50 | 1.03 | 1.83 | 1.33 | 1.41 |
| 100 | 0.09 | 4.60 | 0.36 | 4.40 | 0.77 | 3.24 | 0.99 | 2.49 |
| 125 | 0.06 | 6.30 | 0.26 | 6.30 | 0.61 | 5.10 | 0.79 | 3.87 |
| 150 | 0.04 | 7.50 | 0.17 | 7.50 | 0.50 | 7.30 | 0.65 | 5.48 |
| 200 | 0.01 | 10.00 | 0.08 | 10.00 | 0.27 | 10.00 | 0.46 | 10.00 |
| 250 | – | – | 0.03 | 12.50 | 0.14 | 12.50 | 0.26 | 12.50 |
| 300 | – | – | – | – | 0.07 | 15.00 | 0.14 | 15.00 |
