توضیحات

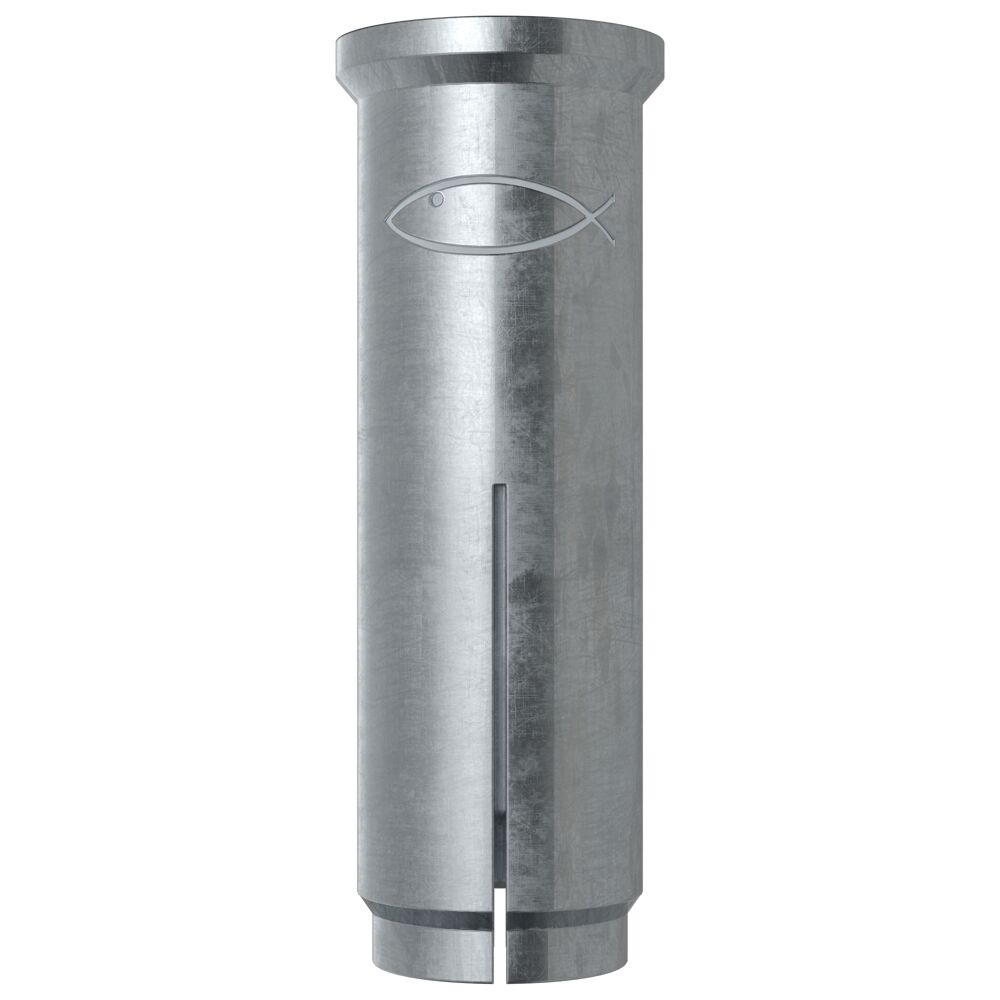

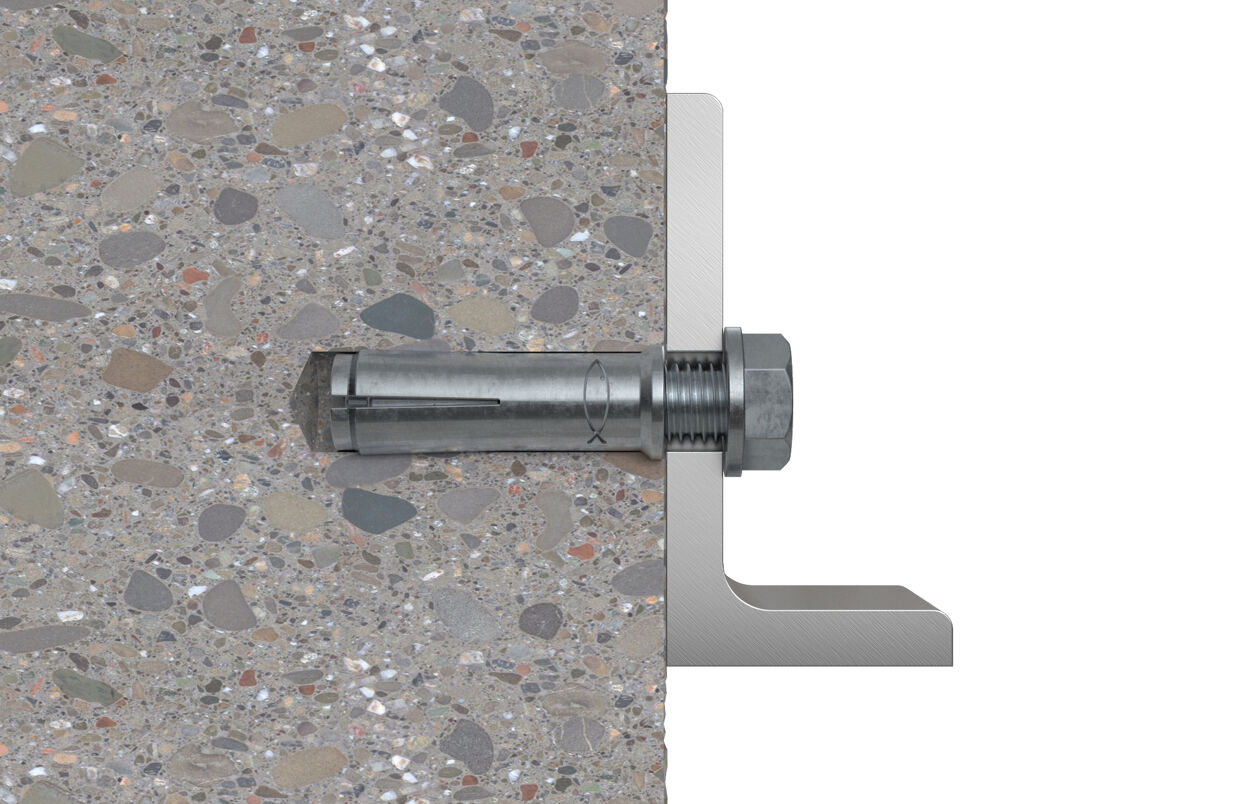

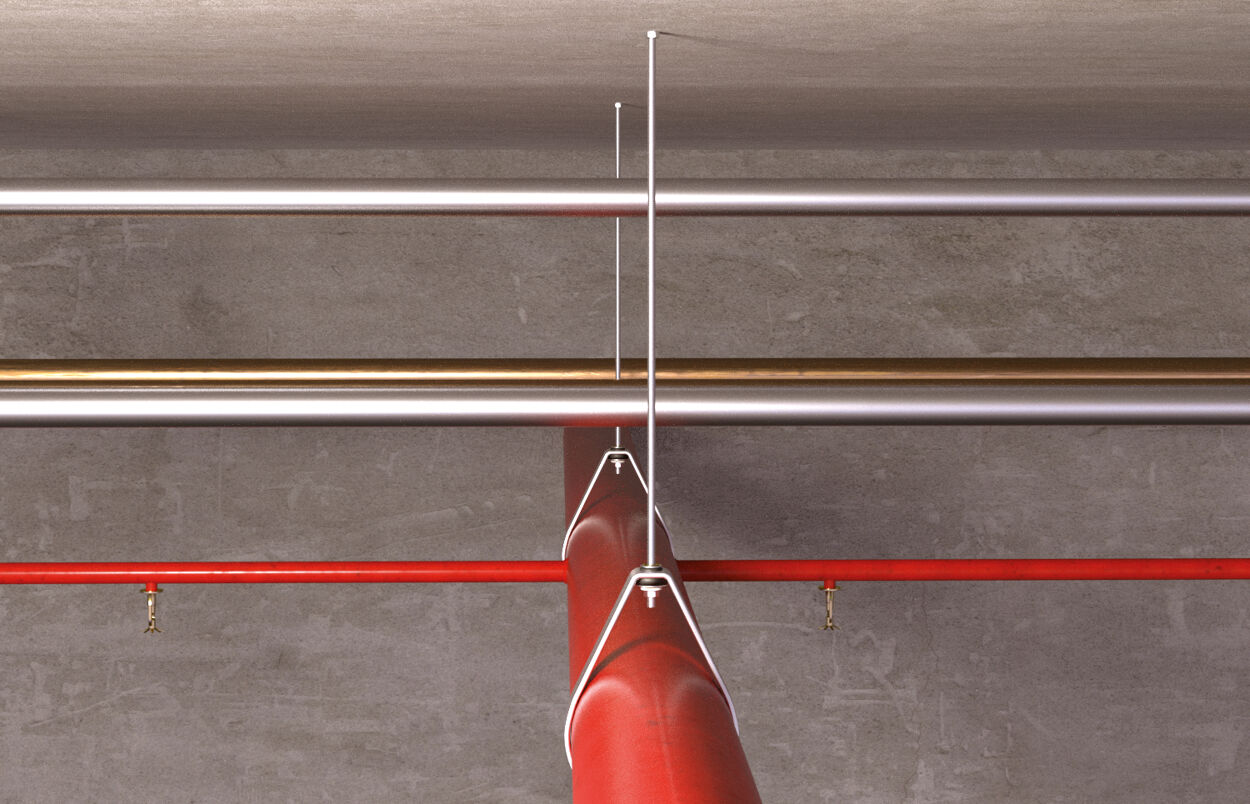

انکر ضربه ای لبه دار فیشر Fischer EA II به صورت داخل رزوه با روکش گالوانیزه جهت استفاده در بتن ترک دار و غیر ترک دار تولید شده است. این انکر جهت نصب لوله های اسپرینکلر، ساپورت تاسیسات، سینی کابل و سایر تجهیزات زیر سقف و روی دیوار قابل استفاده می باشد. دارای تاییدیه ETA جهت نصب تجهیزات غیر سازه ای بوده و مقاومت حریق class R20 ایمنی بسیار بیشتری به آن می دهد. انکر ضربه ای فیشر Fischer EA II با بهره گیری از گوه داخلی به شکل ضربه ای در بتن باز می شود و اتصال قوی ایجاد می کند.
وجود فیکس پوینت لاستیکی به رنگ مشکی در طول انکر این مزیت را ایجاد می کند که در نصب انکر در زیر سقف قبل از باز شدن، انکر از داخل سقف به پایین نیوفتد و نصب راحت تری را فراهم می کند.
جهت مشاهده انکر ضربه ای بدون لبه فیشر EA-N به صفحه زیر مراجعه کنید:
مشخصات فنی
| نوع انکر | EA II M6×30 | EA II M8×30 | EA II M8×40 | EA II M10×30 | EA II M10×40 | EA II M12×50 | EA II M16×65 | EA II M20×80 |
| کد محصول | 048264 | 048284 | 048323 | 048332 | 048339 | 048406 | 048408 | 048409 |
| قطر سوراخ (mm) – d0 | 8 | 10 | 10 | 12 | 12 | 15 | 20 | 25 |
| سایز پیچ | M6 | M8 | M8 | M10 | M10 | M12 | M16 | M20 |
| عمق سوراخ (mm) – h1 | 32≤ | 33≤ | 43≤ | 33≤ | 43≤ | 54≤ | 70≤ | 85≤ |
| عمق موثر انکر hef | 30 | 30 | 40 | 30 | 40 | 50 | 65 | 80 |
| قطر سوراخ روی صفحه نصب df | 7≥ | 9≥ | 9≥ | 12≥ | 12≥ | 14≥ | 18≥ | 22≥ |
| عمق نفوذ پیچ (mm) ls,min/ls,max | 6/13 | 8/13 | 8/13 | 10/13 | 10/17 | 12/22 | 16/28 | 20/34 |
| پیچش مجاز سفت کردن Tins (Nm) | 4 | 8 | 8 | 15 | 15 | 35 | 60 | 120 |
| حداقل ضخامت بتن (mm) | 100 | 100 | 100 | 120 | 120 | 120 | 160 | 200 |
| حداقل فاصله انکرها smin (mm) | 65 | 95 | 95 | 85 | 95 | 145 | 180 | 190 |
| حداقل فاصله از لبه بتن cmin (mm) | 115 | 140 | 140 | 140 | 160 | 200 | 240 | 280 |
دانلود تاییدیه ها و کاتالوگ محصول
برای دانلود کاتالوگ انکر ضربه ای لبه دار فیشر Fischer EA II و دانلود تاییدیه ها بر روی لینک های زیر کلیک کنید:
کاتالوگ انکر ضربه ای لبه دار فیشر Fischer EA II
نحوه نصب
