توضیحات

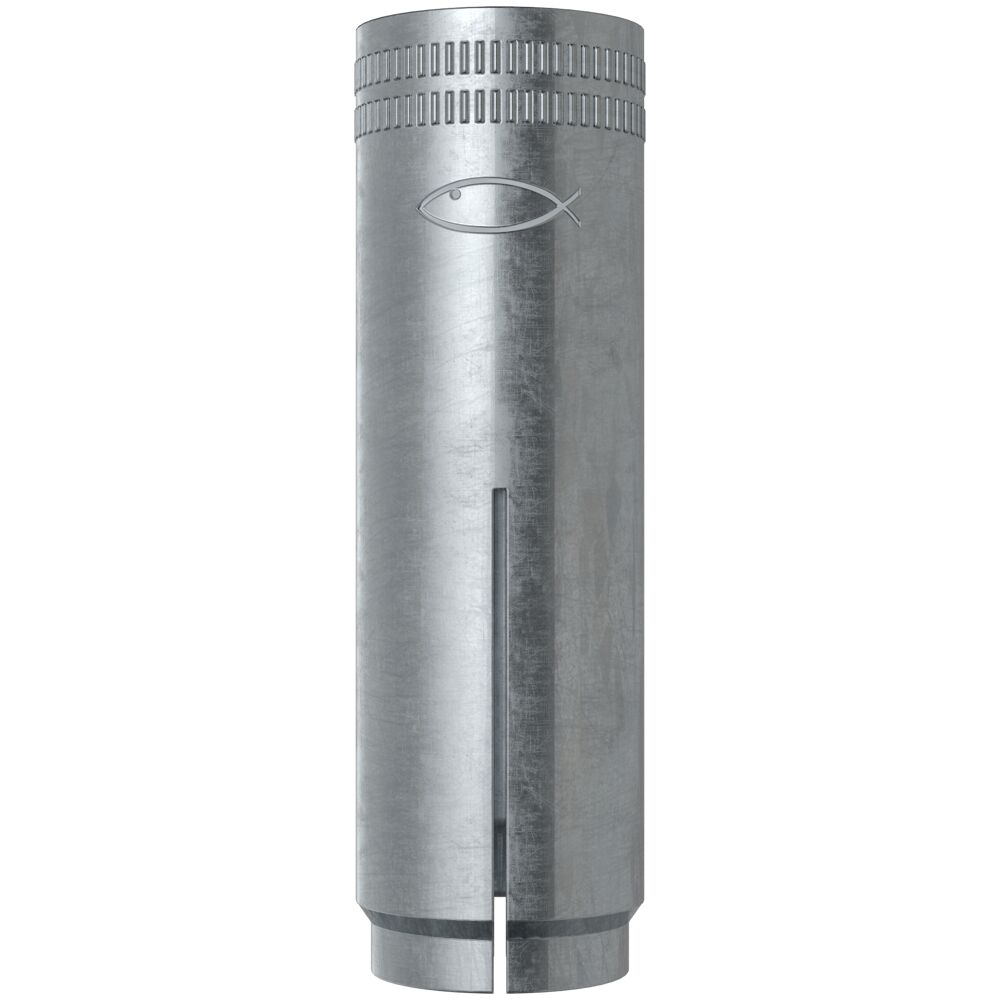

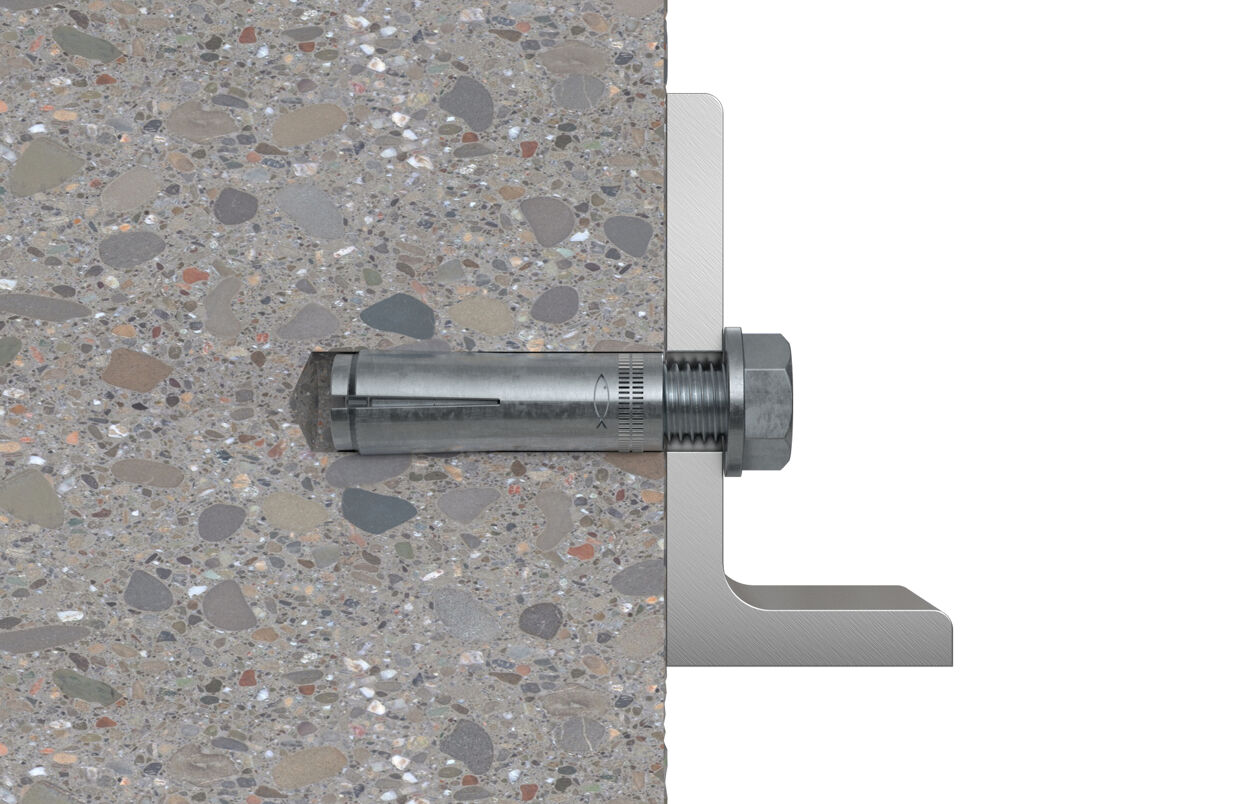

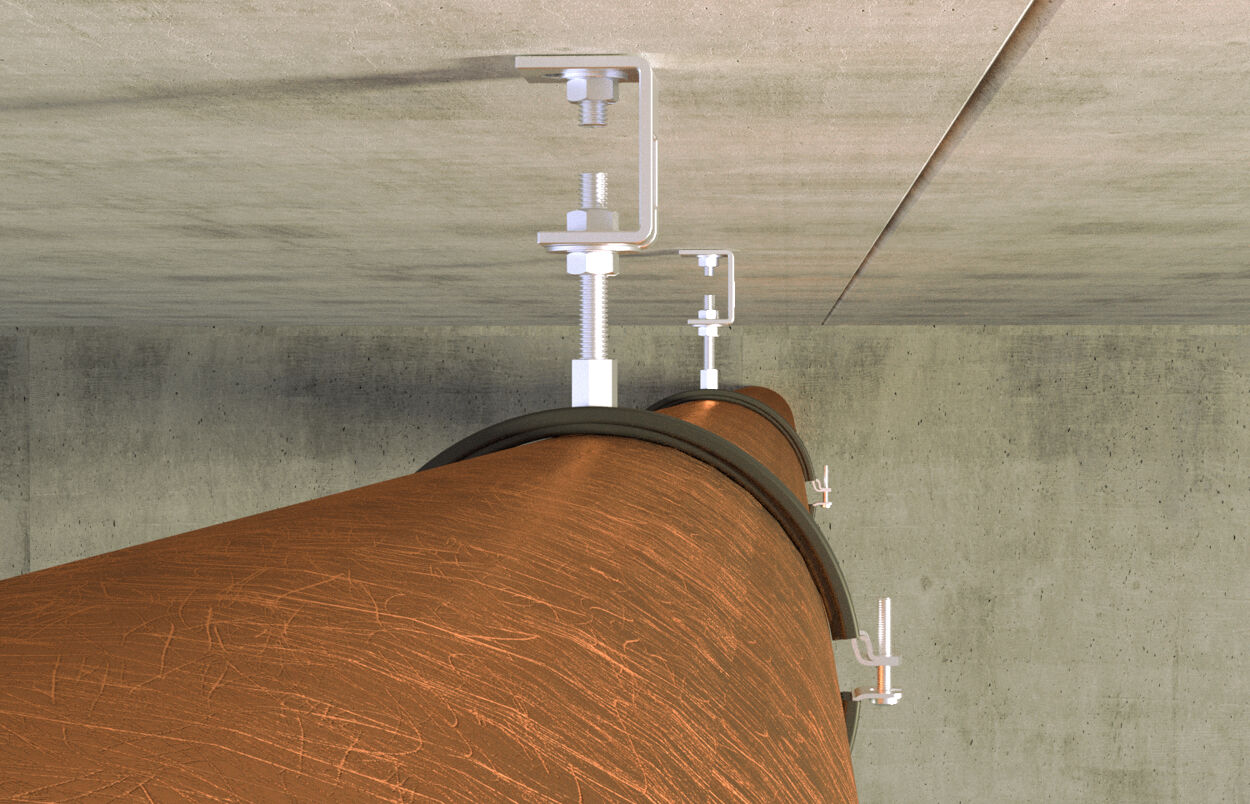

انکر ضربه ای فیشر Fischer EA-N به صورت داخل رزوه با روکش گالوانیزه جهت استفاده در بتن غیر ترک دار تولید شده است. استفاده از انکر ضربه ای EA-N در نصب تجهیزات غیر سازه ای که به وسیله چندین انکر نصب می گردند همچون تاسیسات و خطوط لوله و برق در مواردی که تاییدیه خاصی مورد نظر نیست توصیه می گردد. در شرایط لرزه ای و موارد نیاز به تاییدیه های خاص استفاده از انکر ضربه ای لبه دار EA II توصیه می شود. انکر بولت فیشر Fischer EA-N با بهره گیری از گوه داخلی به شکل ضربه ای در بتن باز می شود و با بهره گیری از ابزار نصب مخصوص EA-ST سرعت بسیار زیادی در نصب ایجاد می نماید.
لازم به ذکر است در نصب این انکر هیچ نیازی به پیچاندن بیش از حد راد یا پیچ وجود ندارد و نصب انکر صرفا از طریق ضربات چکشی به گوه داخلی انجام می گردد.
مشخصات فنی
| نوع انکر | EA-N M6×25 | EA-N M8×30 | EA-N M10×40 | EA-N M12×50 | EA-N M16×65 | EA-N M20×80 |
| کد محصول | 90159 | 90160 | 90161 | 90162 | 90163 | 90164 |
| قطر سوراخ (mm) – d0 | 8 | 10 | 12 | 15 | 20 | 25 |
| سایز پیچ | M6 | M8 | M10 | M12 | M16 | M20 |
| عمق سوراخ (mm) – h0 | 25≤ | 30≤ | 40≤ | 50≤ | 65≤ | 80≤ |
| عمق موثر انکر hef | 25 | 30 | 40 | 50 | 65 | 80 |
| قطر سوراخ روی صفحه نصب df | 7≥ | 9≥ | 12≥ | 14≥ | 18≥ | 22≥ |
| عمق نفوذ پیچ (mm) e2/e1 | 6/12 | 8/13 | 10/17 | 12/22 | 16/28 | 20/34 |
| پیچش مجاز سفت کردن Tins (Nm) | 4 | 8 | 15 | 35 | 60 | 120 |
| حداقل ضخامت بتن (mm) | 100 | 100 | 120 | 120 | 160 | 200 |
| حداقل فاصله انکرها smin (mm) | 65 | 95 | 150 | 145 | 180 | 190 |
| حداقل فاصله از لبه بتن cmin (mm) | 115 | 140 | 180 | 200 | 240 | 280 |
| تعداد در بسته | 100 | 100 | 50 | 50 | 25 | 25 |
دانلود تاییدیه ها و کاتالوگ محصول
برای دانلود کاتالوگ انکر بولت فیشر Fischer EA-N و دانلود جدول باربری بر روی لینک های زیر کلیک کنید:
کاتالوگ انکر ضربه ای فیشر EA-N
مشخصات فنی و باربری انکر ضربه ای فیشر EA-N
